Yfirlit

ASTM A501 er venjuleg forskrift fyrirheitt - myndað soðið og óaðfinnanlegt kolefnisstál burðarefniNotað í smíði, brýr og annað álag - bera forrit. Það nær yfir kringlótt, ferningur, rétthyrnd og sérstök - lagaðar stálrör sem eru hönnuð í burðarvirkum tilgangi og bjóða upp á mikinn styrk og suðuhæfni.

Lykilatriði:

Standard	ASTM A501/A501M
Efni	Kolefnisstál með tilgreindum vélrænni eiginleika
Framleiðsla	Heitt - myndað vel þegið og óaðfinnanlegt
Bekk	Bekk A, bekk B og bekk C
Lögun	Kringlótt, ferningur, rétthyrnd eða sérstök form
Styrkur	Mikil ávöxtun og togstyrkur, hentugur fyrir burðarvirkni.
Kringlóttar víddir	Þvermál 1 - 48 in. [25 - 1220 mm] og veggþykkt 0,095 - 4,00 in. [2,5 - 100 mm]
Ókeypis niðurhal	ASTM A501/A501M - 2021.pdf

Mál:

Holow Section Shape (HSS)	Ytri þvermál	Veggþykkt
Ferningur og rétthyrndur slöngur	1,0 - 16 í [25 - 405 mm]	0,095 - 1,0 í [2,5 - 25 mm]
Kringlótt slöngur	1,0 - 48 í [25 - 1220 mm]	0,095 - 4,0 í [2,5 - 100 mm]

EN 10210 SHS

Efnasamsetning (kröfur)

Samsetning, %	Stig a		Bekk B og bekk C
Samsetning, %	Hitagreining	Vörugreining	Hitagreining	Vörugreining
Kolefni, max^B	0.26	0.30	0.22	0.26
Mangan, max^B	-	-	1.40	1.45
Fosfór, max	0.035	0.045	0.030	0.040
Brennisteinn, max	0.035	0.045	0.020	0.030
Kopar, mín (þegar koparstál er tilgreint)	0.20	0.18	0.20	0.18

^BFyrir hverja lækkun um 0,01 prósentustig undir tilgreindu hámarki fyrir kolefni, er hækkun um 0,06 prósentustig yfir tilgreindum hámarki fyrir mangan leyfð, allt að hámarki 1,60 % með hitagreiningu og 1,65 % með - vörugreiningu.

Vélrænni eiginleika

Eign		Veggþykkt í [mm]	Stig a	Bekk b	Stig c
Togstyrkur, mín., Psi [MPA]		Allt	58,000 [400]	65000 [448]	70,000 [483]
Ávöxtunarstyrkur, mín., Psi [MPA]		Minna en eða jafnt og 1 [25]	39,000 [270]	46,000 [315]	50,000 [345]
		＞ 1 [25] og minna en eða jafnt og 2 [50]	38,000 [260]	45,000 [310]	49,000 [340]
		＞ 2 [50] og minna en eða jafnt og 3 [76]	36,500 [250]	42,500 [290]	47,500 [330]
		＞ 3 [76] og minna en eða jafnt og 4 [100]	35,000 [240]	40,000 [280]	46,000 [315]
Lenging, mín, %		-	25	24	23
Áhrif orku	mín, meðaltal, ft/ibf [j]	-	20 [27]	20 [27]	20 [27]
Áhrif orku	mín, einhleyp, ft/ibf [j]	-	14 [19]	14 [19]	14 [19]

Umburðarlyndi

	Umburðarlyndi		Lögun
Ytri þvermál	＞ 2 í [50 mm]	±1 %	allt
	Minna en eða jafnt og 2 í [50 mm]	± 1/48 í [0,50 mm]
Veggþykkt	-10 %		allt
Þyngd	-3.5 % – +10%		allt
Lengd (l)	Minna en eða jafnt og 7m [22 fet]	-1/4 í-+1/2 í [-6 mm-+13 mm]	allt
	7-14M [22-44 fet]	-1/4 í-+3/4 í [-6 mm-+19 mm]
Beinmæti	Lengdir (L) eru ft: l/40 (skilar sér í tommu); Lengdir (L) eru m: 2L (niðurstöður í mm);		allt
Vitund á hliðum	± 1 gráðu		ferningur og rétthyrnd
Radíus af hornum	Hvert utan horns hlutans skal ekki fara yfir tvisvar sinnum tilgreinda veggþykkt.		ferningur, rétthyrnd og sérstök form
Snúðu	ekki breytilegt meira en 1/12 í [2,1 mm] auk 1/144 í/ft [0,5 mm/m]		ferningur, rétthyrnd og sérstök form
Concavity og kúpt	1 % frá utanaðkomandi vídd		ferningur, rétthyrnd og sérstök form

ASTM A501 burðarvirki er að mestu leyti fáanlegt í handahófi lengd 16-22 fet (5-7 m) eða 32-44 fet (10-14 m) og einnig er hægt að fá það í tilgreindum lengd.

ASTM A501 GRB HOLLOW SECTION

Forrit

ASTM A501 stálrör eru mikið notuð í:

Skipulagsramma(byggingar, brýr, turn)
Framkvæmdir styður(Súlur, geislar, truss)
Iðnaðarbúnaður(vinnupalla, vélarammar)
Innviðverkefni(Highway GuardRails, Sign Structures)

Kostir

Kostnaður - árangursríkur: Lægri framleiðslukostnaður miðað við kulda - myndað rör (td ASTM A500).

Hár styrkur - til - þyngdarhlutfall: Hentar vel fyrir þunga - hleðsluvirki.

Suðuhæfni og formleiki: Auðvelt soðið og framleitt í flókin form.

Varanleiki: Ónæmur fyrir aflögun undir streitu.

Samanburður við aðra staðla

ASTM A500: Kalt - myndaði burðarvirki með strangara vikmörkum en hærri kostnað.

ASTM A53: Almennt - Tilgangsrör (ekki sérstaklega til notkunar).

ASTM A1085: Bættir eiginleikar og sjálfbærniaðgerðir.

Niðurstaða

ASTM A501 stálrör eru fjölhæfur, hagkvæmt val fyrir burðarvirki þar sem mikill styrkur og suðuhæfni eru mikilvæg. Heitt - myndað framleiðsluferli tryggir styrkleika, sem gerir þá tilvalin fyrir smíði og þungaræktarverkefni.

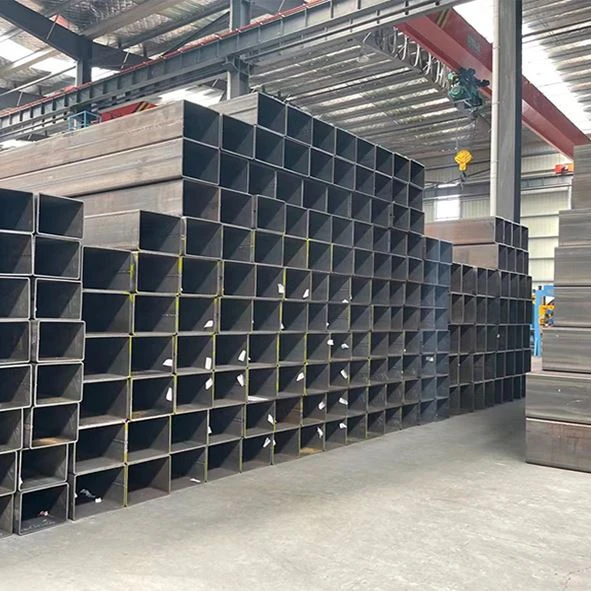

hollow section stock
